📊 Diagrama de Arquitectura General de Aplicaciones

Este diagrama presenta la arquitectura general de un ecosistema de aplicaciones y servicios en la nube, utilizando componentes modernos orientados a microservicios, almacenamiento distribuido y operaciones automatizadas bajo un enfoque DevOps. La arquitectura también garantiza la seguridad, persistencia y monitorización eficiente de los datos, permitiendo escalabilidad y continuidad operativa.

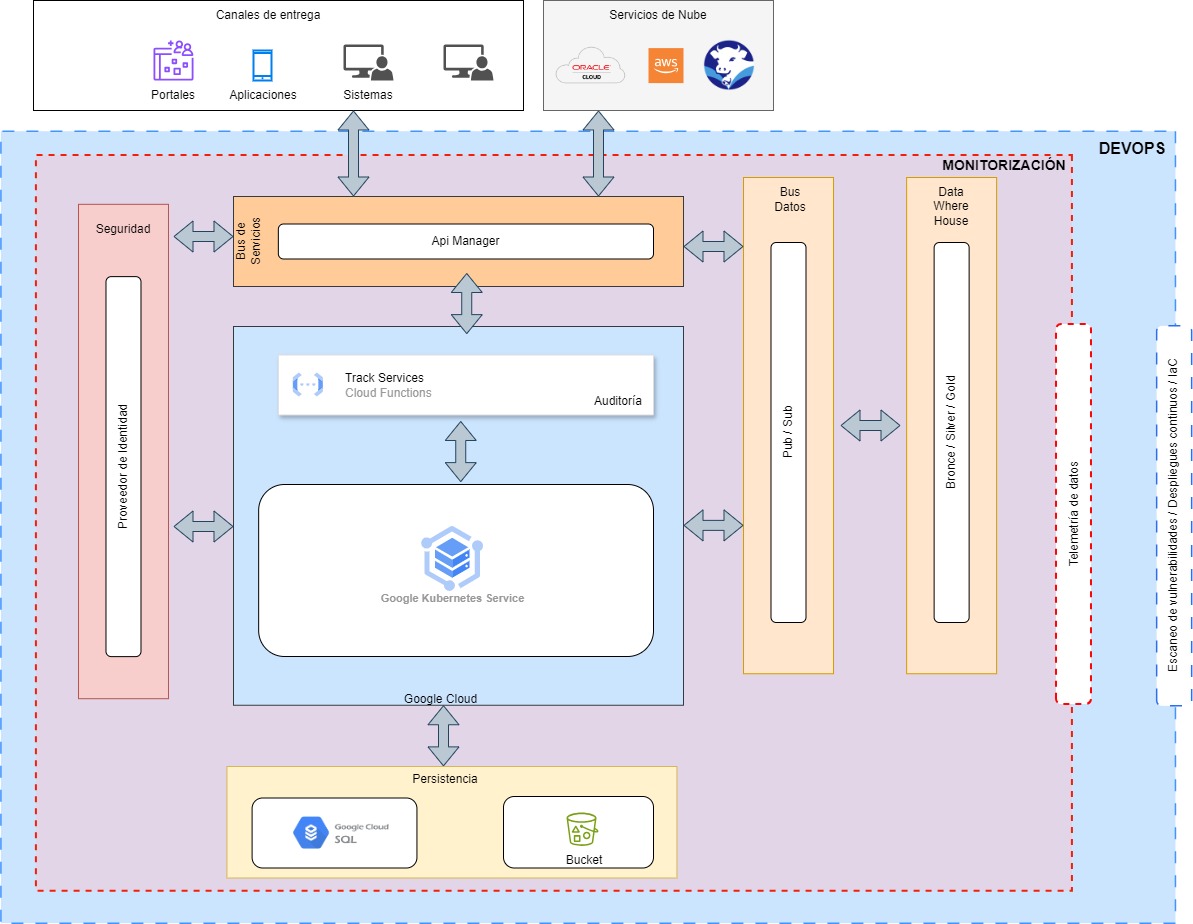

Diagrama General

Descripción de los Componentes Principales​

1. 🛠 Canales de Entrega​

  • Portales: Interfaces web que permiten a los usuarios interactuar con los servicios.
  • Aplicaciones: Aplicaciones móviles o de escritorio que consumen los servicios backend.
  • Sistemas: Software de terceros que puede integrarse con las APIs expuestas.
  • Servicios de SaaS: Plataformas en la nube utilizadas para la gestión de negocio:
    • Oracle Cloud Fussion (ERP)
    • Alpura On Premise
    • AWS
Responsabilidad

Estos canales de entrega representan las interfaces que los usuarios finales o sistemas utilizan para acceder a los servicios.

2. 🔒 Seguridad y Gestión de Identidades​

  • Proveedor de Identidad: Gestiona la autenticación y autorización mediante estándares como OAuth 2.0 o OpenID Connect. Asegura que solo los usuarios y sistemas autorizados accedan a los recursos.
Responsabilidad

Proveer un control de acceso seguro a las aplicaciones y servicios mediante autenticación federada o SSO (Single Sign-On).

3. 🔀 Bus de Servicios y API Manager​

  • Bus de Servicios (ESB): Facilita la integración entre los diferentes sistemas, permitiendo la transmisión eficiente de datos.
  • API Manager: Gestiona las APIs expuestas, proporcionando control de tráfico, seguridad y visibilidad sobre las peticiones.
Responsabilidad

Centralizar las conexiones y flujos de datos entre servicios y aplicaciones, garantizando la integración y escalabilidad.

4. 🛡 Monitorización y Auditoría​

  • Track Services & Cloud Functions: Implementa funciones serverless en Google Cloud Functions para la auditoría y seguimiento de los servicios en tiempo real.
  • Auditoría: Permite el registro de eventos clave para garantizar la trazabilidad y el cumplimiento normativo.
Responsabilidad

Proveer visibilidad en tiempo real de los procesos críticos, con la capacidad de detectar fallos y comportamientos inusuales.

5. ☁ Infraestructura en la Nube​

  • Google Kubernetes Service (GKS): Orquesta los contenedores y asegura escalabilidad dinámica para las aplicaciones mediante microservicios.
Responsabilidad

Gestionar los despliegues de contenedores, permitiendo el escalado automático de servicios según la demanda.

6. 🗄 Persistencia de Datos​

  • Google Cloud SQL: Base de datos relacional para el almacenamiento estructurado.
  • Bucket: Almacenamiento de objetos (archivos, imágenes, logs) utilizando Google Cloud Storage.
Responsabilidad

Proveer mecanismos de persistencia que aseguren alta disponibilidad y recuperación rápida de datos.

7. 📡 Telemetría de Datos y Procesamiento de Eventos​

  • Pub/Sub: Sistema de mensajería asincrónica para transmitir eventos entre servicios.
Responsabilidad

Permitir la transmisión de eventos en tiempo real para mantener los sistemas sincronizados.

8. 🛢 Data Warehouse (Bronce, Plata, Oro)​

  • Bronce: Datos crudos sin procesar.
  • Plata: Datos limpios y estructurados para análisis.
  • Oro: Datos altamente refinados listos para consumo en dashboards y herramientas de Business Intelligence (BI).
Responsabilidad

Asegurar que los datos pasen por distintas fases de procesamiento para su análisis y toma de decisiones estratégica.

9. 🔧 DevOps y Monitorización Continua​

  • Escaneo de Vulnerabilidades: Realización de pruebas continuas para detectar y mitigar riesgos de seguridad.
  • Despliegues Continuos (CI/CD): Automatización de los despliegues para garantizar entregas rápidas y de alta calidad.
Responsabilidad

Asegurar que los procesos de despliegue y operación sean rápidos, seguros y eficientes, alineados con las mejores prácticas DevOps.

Flujos de Datos y Comunicación​

  1. Autenticación: El proveedor de identidad valida las credenciales del usuario antes de permitir el acceso a los portales o aplicaciones.
  2. API Manager: Redirige las peticiones hacia los servicios internos a través del Bus de Servicios.
  3. Google Kubernetes Service: Ejecuta los microservicios requeridos y comunica los resultados a los sistemas conectados.
  4. Bus de datos: Permite conectar sistemas heterogéneos (por ejemplo, bases de datos, APIs, aplicaciones on-premises y en la nube), asegurando que los datos puedan fluir sin problemas entre ellos, además, Gestiona la mensajería asincrónica entre servicios, auditorias auditorías.
  5. Monitorización Continua: Los servicios críticos se monitorizan para garantizar un rendimiento óptimo y detectar vulnerabilidades.

Este diagrama presenta una arquitectura moderna orientada a servicios y basada en la nube, con un enfoque fuerte en seguridad, integración, escalabilidad y DevOps. La combinación de herramientas como Google Kubernetes Service, API Manager, Cloud Functions, y Data Warehouse garantiza que las aplicaciones puedan operar eficientemente con alta disponibilidad y rendimiento.

Esta arquitectura permite a la empresa evolucionar rápidamente, adaptándose a nuevas necesidades tecnológicas y empresariales mientras asegura una entrega continua de valor.
